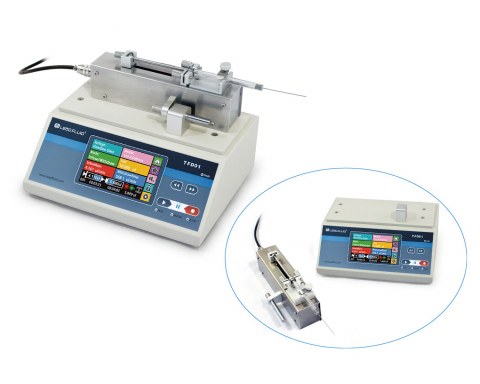

Lead Fluid TFD sorozatú fecskendőpumpák
Tulajdonságok:
• LF-Touch-OS szoftver, stabil és megbízható működés
• 4,3 hüvelykes színes LCD érintőkijelző
• Különbözőféle üzemmódok
• Kijelzőzár, gomb némítása
• Különféle fecskendők fogadása
• Nagy pontosságú vezérlés
• RS485 kommunikáció, MODBUS protokoll
• Külső jelvezérlés
Kisebb méret, könnyebben rögzíthető
A TFD03-01 egycsatornás mikrofecskendő-pumpa, két részből áll, vezérlőből és végrehajtó egységből. Kiváló felépítésű, nagy pontosságú, stabil működés. Könnyen szétszerelhető és összeszerelhető. A vezérlő és a végrehajtó egység külön van. A végrehajtó egység 0,5 ul-100 ul mikroliter fecskendővel is működtethető.
Műszaki adatok:
|
Modell |
TFD01-01 |
TFD02-01 |
TFD03-01 |
|
Üzemmód |
adagolás, visszaszívás, adagolás / visszaszívás, visszaszívás / adagolás, folyamatos üzemmód |
||
|
Csatorna száma |
1 |
1 |
1 |
|
Pumpa lökethossz |
70 mm |
110 mm |
70 mm |
|
Nyomó előrehaladás mikrolépésenként |
0.198um/ulépés |
0.156um/ulépés |
0.1905um/ulépés |
|
Lineáris sebesség |
0.635um/min-95.25mm/min |
1um/min-150mm/min |
0.6096um/min-91.44mm/min |
|
Lineáris felbontás |
1um/min |
||
|
Lineáris áramlási pontosság |
hiba <± 0,35% |
||
|
Legnagyobb névleges lineáris erő |
>2kgf |
>10kgf |
>1kgf |
|
Löket szabályozása |
1-100% állítható |
||
|
Fecskendő mérete |
5uL-1000 uL |
10uL-60mL |
0.5uL-100 uL |
|
Fecskendő választék |
Gyártó általi, egyedi |
||
|
Áramláskalibrálás |
kalibrációs eljáráson keresztül a pontosabb folyadékmennyiség elérése érdekében |
||
|
Működés |
Érintőkijelző + gombok |
||
|
Kikapcsolási memória |
aktuális paraméterek automatikus tárolása |
||
|
Egyéb funkciók |
szünet és leállítás, paraméter zárolás, folyamat gyorsítása, fényerő beállítása |
||
|
Kommunikációs interfész |
RS485，MODBUS protokoll |
||
|
Vezérlő méretek |
245x195x133mm |
245x195x133mm |
245x195x133mm |
|
Végrehajtó egység méretek |
70x44x194mm |
266x86x76mm |
173x24.4x52mm |
|
Súly |
2+0.85kg |
2+1.8kg |
2+0.25kg |
|
Energiaellátás |
AC100V～240V 50/60Hz |
||
|
Üzemi hőmérséklet |
5-40 ℃ |
||
|
Relatív páratartalom |
<80%
|
||
TFD01-01 fecskendő méret és áramlási sebesség referencia:
|
Fecskendő mérete |
Fecskendő ID (mm) |
Min. Áramlási sebesség (nLmin) Max. Áramlási sebesség (mLmin) |
|
5μl |
0.343 |
0.058 - 0.009 |
|
10μl |
0.485 |
0.117 - 0.017 |
|
25ul |
0.728 |
0.264 - 0.039 |
|
50ul |
1.03 |
0.529 - 0.079 |
|
100ul |
1.457 |
1.058 - 0.158 |
|
250ul |
2.303 |
2.645 - 0.396 |
|
500ul |
3.257 |
5.290 - 0.793 |
|
1000ul |
4.606 |
0.580 - 1.587 |
TFD02-01 fecskendő méret és áramlási sebesség referencia:
|
Fecskendő mérete |
Fecskendő ID (mm) |
Min. Áramlási sebesség (nLmin) Max. Áramlási sebesség (mLmin) |
|
10μl |
0.485 |
0.184 - 0.027 |
|
25ul |
0.729 |
0.417 - 0.626 |
|
50ul |
1.03 |
0.833 - 0.125 |
|
100ul |
1.457 |
1.667 - 0.250 |
|
250ul |
2.304 |
4.169 - 0.625 |
|
500ul |
3.256 |
8.326 - 1.248 |
|
1mL |
4.699 |
17.342 - 2.601 |
|
5mL |
11.989 |
112.890 - 16.933 |
|
10mL |
14.427 |
163.469 - 24.520 |
|
20mL |
19.05 |
285.027 - 42.754 |
|
30mL |
21.59 |
366.090 - 54.913 |
|
60mL |
26.594 |
555.459 - 83.318 |
TFD03-01 fecskendő méret és áramlási sebesség referencia:
|
Fecskendő mérete |
Fecskendő ID (mm) |
Min. Áramlási sebesség (nLmin) Max. Áramlási sebesség (mLmin) |
|
0.5μl |
0.103 |
0.005 - 0.761 |
|
1μl |
0.146 |
0.010 - 1.531 |
|
2ul |
0.206 |
0.020 - 3.047 |
|
5ul |
0.3257 |
0.051 - 7.618 |
|
10ul |
0.485 |
0.112 - 16.893 |
|
25ul |
0.729 |
0.254 - 38.166 |
|
50ul |
1.03 |
0.507 - 76.190 |
|
100ul |
1.457 |
1.016 - 152.456 |
